01. описание

Воздушно- тепловые завесы WING

Воздушная завеса WING - это устройство, задачей которого является создание невидимого воздушного барьера, отделяющего воздух внутри помещения от наружного воздуха.

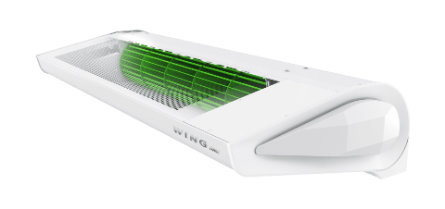

Минималистичная форма корпуса воздушной завесы WING, вдохновленная формой крыла планера, и элементы корпуса в форме граней бриллианта придают завесе неповторимую гармонию и элегантность. Энергоэффективный двигатель, производительный вентилятор и двухрядный нагреватель обеспечивают низкий уровень шума и максимальную эффективность устройства.

Характеристики воздушной завесы WING:

  • минималистичная форма корпуса
  • энергоэффективный двигатель
  • бесшумная работа
  • длина воздушного потока до 4 м

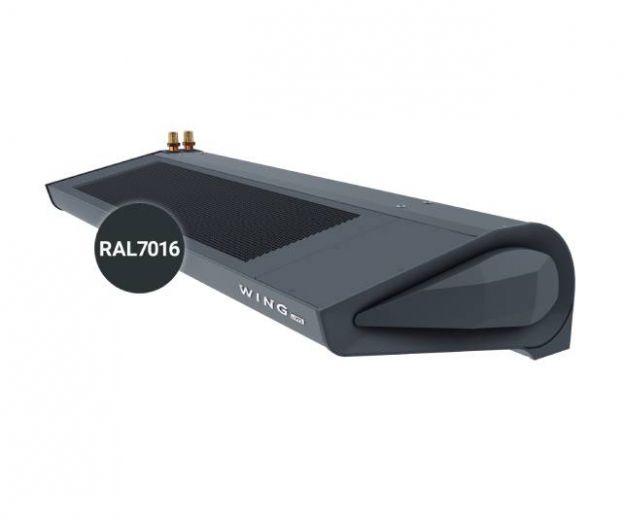

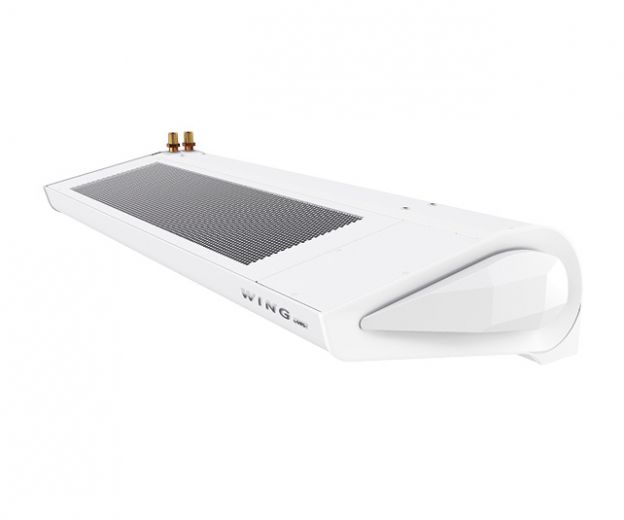

WING в черном и белом цвете

Характеристики WING



WING W
WING E
WING C
Тип теплообменника
 Водяной теплообменник
 Электрический теплообменник
 Холодная завеса (без теплообменника)
Тип двигателя
 AC/EC AC/EC AC/EC
Диапазон мощности нагрева
 4-47 kW 2-15 kW -
Максимальная эффективность воздуха 1850-4400 m3/h 1850-4500 m3/h 1950-4600 m3/h
Максимальная дальность воздуха
 3,7 m 3,7 m 4 m


Доступные размеры

100 cm
150 cm
200 cm
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Классика и современность

Все устройства WING доступны в версии с трехскоростным АС асинхронным электродвигателем и EC электродвигателем с электронным управлением. Выбор любой из этих двух технологий мы оставляем за нашими клиентами.

WING AC

  • высокая производительность агрегата
  • надежный трехскоростной электродвигатель
  • трехступенчатое регулирование скорости вращения вентилятора
  • быстрый монтаж и интуитивно понятное подключение
  • конкурентная цена

WING ec

  • высокая производительность агрегата
  • высокоэффективный двигатель EC
  • плавное регулирование скорости вращения вентилятора
  • эксплуатационные расходы до 60% ниже
  • возможность непосредственного подключения к системе BMS
  • Низкий уровень шума даже на третьей скорости

Технические параметры WING

}
параметры устройство ВОЗДУШНАЯ ЗАВЕСА С ВОДЯНЫМ НАГРЕВАТЕЛЕМ ВОЗДУШНАЯ ЗАВЕСА С ЭЛЕКТРОНАГРЕВАТЕЛЕМ ВОЗДУШНАЯ ЗАВЕСА БЕЗ НАГРЕВАТЕЛЯ
WING W100 WING W150 WING W200 WING E100 WING E150 WING E200 WING C100 WING C150 WING C200
EC EC EC EC EC EC EC EC EC
артикул 1-4-2801-0055 1-4-2801-0056 1-4-1-4-2801-0057 1-4-2801-0058 1-4-2801-0059 1-4-2801-0060 1-4-2801-0061 1-4-2801-0062 1-4-2801-0063
максимальная ширина двери (1 завеса) м 1 1,5 2 1 1,5 2 1 1,5 2
максимальная высота двери (длина вертикальной струи)** м 3,7 3,7 4
максимальный расход воздуха** м3/час 1850 3100 4400 1850 3150 4500 1950 3200 4600
диапазон тепловой мощности* кВт 4-17 10-32 17-47 2/6 или 4/6 4/12 или 8/12 6/15 или 9/15 -
максимальная температура теплоносителя С 95 95 95 - -
максимальное рабочее давление МПа 1,6 1,6 1,6 - -
объем воды дм3 1,6 2,6 3,6 - -
число рядов теплообменника 2 2 2 - -
напряжение питания В/фаза/Гц ~ 230/1/50 ~230/1/50 для 2кВт ~400/3/50 для 2/4/6 кВт ~400/3/50 ~230/1/50
мощность электронагревателя кВт 2 и 4 4 и 8 6 и 9
потребляемый ток электронагревателем А 3/6/макс.9 6/11,3/max 17,3 8,5/12,9/макс.21,4
мощность двигателя (двигатель переменного тока) кВт 0,18 0,22 0,32 0,18 0,22 0,32 0,18 0,22 0,32
номинальный ток (двигатель переменного тока) А 1,3 1,8 2,4 1,3 1,8 2,4 1,3 1,8 2,4
мощность двигателя (двигатель постоянного тока) кВт 0,15 0,18 0,26 0,15 0,18 0,26 0,15 0,18 0,26
номинальный ток (двигатель постоянного тока) А 1,1 1,3 1,9 1,1 1,3 1,9 1,1 1,3 1,9
масса (без воды) AC/EC кг 23 / 21,5 32 / 29 39 / 37,5 23,5 / 22 32,5 / 30,5 41,5 / 39 20,5 / 19 27,5 / 25,5 34,5 / 32,5
защиты IP 20
параметры устройство воздушная завеса с водяным нагревателем ВОЗДУШНАЯ ЗАВЕСА С ЭЛЕКТРОНАГРЕВАТЕЛЕМ ВОЗДУШНАЯ ЗАВЕСА БЕЗ НАГРЕВАТЕЛЯ
WING W100 WING W150 WING W200 WING E100 WING E150 WING E200 WING C100 WING C150 WING C200
EC EC EC EC EC EC EC EC EC
артикул 1-4-2801-0055 1-4-2801-0056 1-4-1-4-2801-0057 1-4-2801-0058 1-4-2801-0059 1-4-2801-0060 1-4-2801-0061 1-4-2801-0062 1-4-2801-0063
максимальная ширина двери (1 завеса) м 1 1,5 2 1 1,5 2 1 1,5 2
максимальная высота двери (длина вертикальной струи)** м 3,7 3,7 4
максимальный расход воздуха** м3/час 1850 3100 4400 1850 3150 4500 1950 3200 4600
диапазон тепловой мощности* кВт 4-17 10-32 17-47 2/6 или 4/6 4/12 или 8/12 6/15 или 9/15 -
максимальная температура теплоносителя С 95 95 95 - -
максимальное рабочее давление МПа 1,6 1,6 1,6 - -
объем воды дм3 1,6 2,6 3,6 - -
число рядов теплообменника 2 2 2 - -
напряжение питания В/фаза/Гц ~ 230/1/50 ~230/1/50 для 2кВт ~400/3/50 для 2/4/6 кВт ~400/3/50 ~230/1/50
мощность электронагревателя кВт 2 и 4 4 и 8 6 и 9
потребляемый ток электронагревателем А 3/6/макс.9 6/11,3/max 17,3 8,5/12,9/макс.21,4
мощность двигателя (двигатель переменного тока) кВт 0,18 0,22 0,32 0,18 0,22 0,32 0,18 0,22 0,32
номинальный ток (двигатель переменного тока) А 1,3 1,8 2,4 1,3 1,8 2,4 1,3 1,8 2,4
мощность двигателя (двигатель постоянного тока) кВт 0,15 0,18 0,26 0,15 0,18 0,26 0,15 0,18 0,26
номинальный ток (двигатель постоянного тока) А 1,1 1,3 1,9 1,1 1,3 1,9 1,1 1,3 1,9
масса (без воды) AC/EC кг 23 / 21,5 32 / 29 39 / 37,5 23,5 / 22 32,5 / 30,5 41,5 / 39 20,5 / 19 27,5 / 25,5 34,5 / 32,5
защиты IP 20

НУЖЕН ПОДБОР?

Специалисты со стажем работы более 15 лет подберут под Ваше помещение воздушно-тепловые завесы и предоставят Вам коммерческое предложение с обоснованием подбора в кратчайшие сроки.

Запросить подбор
01. описание

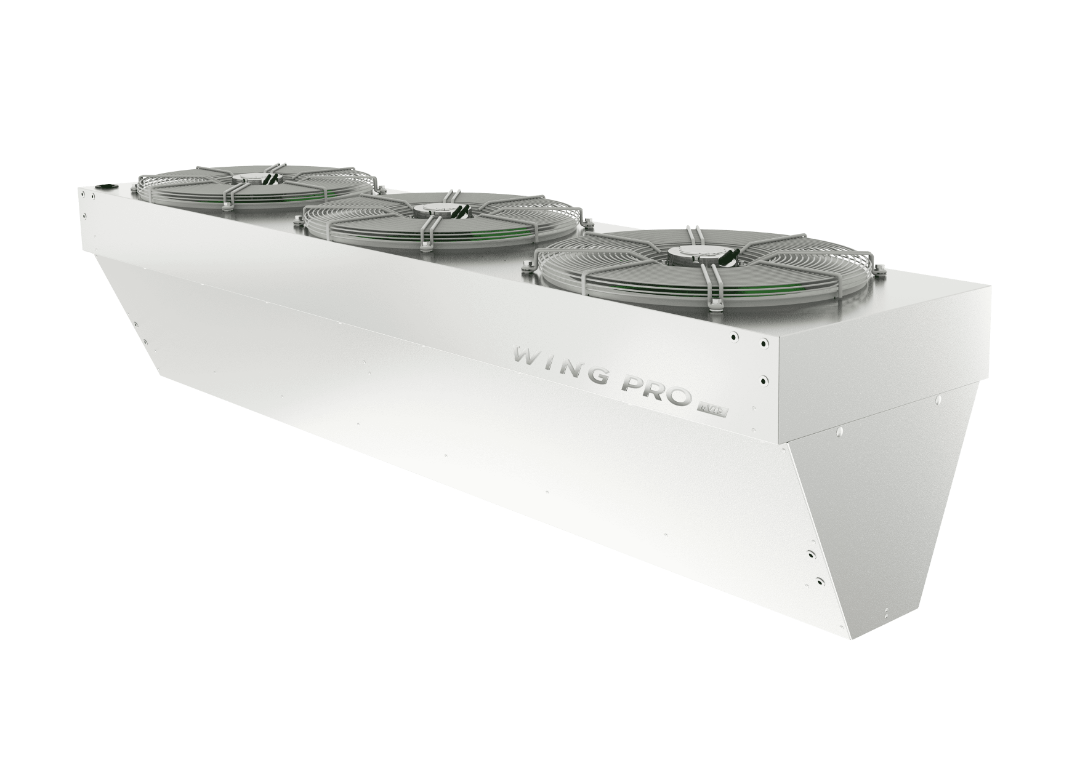

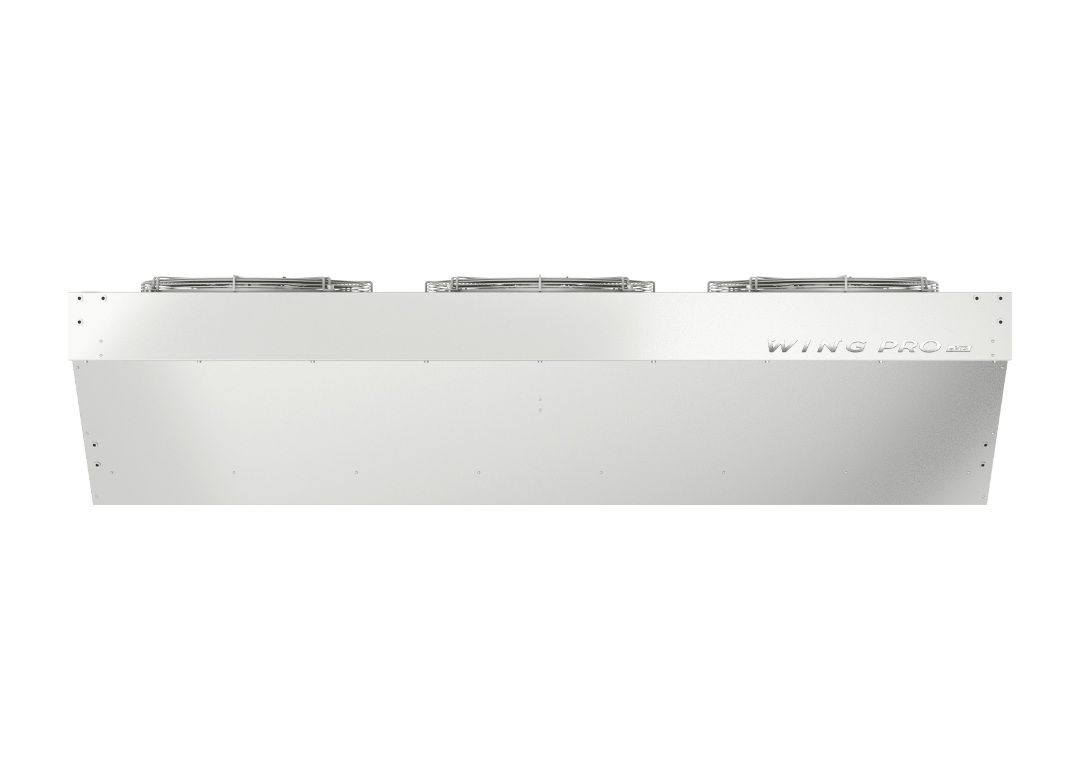

промышленные тепловые завесы WING PRO

WING PRO создает эффективную защиту от потери тепла при открытии ворот в таких местах, как логистические центры, фабрики или автобусные депо для ворот высотой до 8 м.

Характеристики воздушной завесы WING PRO:

  • Широкий воздушный поток, дальность до 8 метров, мощность до 88 кВт.
  • Возможность вертикального или горизонтального монтажа, простое подключение завесы.
  • EC-двигатели потребляют на 40% меньше электроэнергии и адаптированы для работы с системой BMS

Характеристики WING PRO

WING PRO W R2
WING PRO W R1
WING PRO C
Heating type ДВУХРЯДНЫЙ ТЕПЛООБМЕННИК ОДНОРЯДНЫЙ ТЕПЛООБМЕННИК БЕЗ НАГРЕВАТЕЛЯ
ДИАПАЗОН ТЕПЛОВОЙ МОЩНОСТИ 17 - 88 кВт 9 - 48 кВт -
РАСХОД ВОЗДУХА
 7 300 - 10 700 м3/час 7 900 - 11 900 м3/час 8 500 - 12 800 м3/час
МАКСИМАЛЬНАЯ ВЫСОТА ДВЕРИ (длина вертикальной струи) 7 м 7,5 м 8 м

ДОСТУПНЫЕ РАЗМЕРЫ

150 см
200 см
ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

Технические параметры WING PRO

}
ПАРАМЕТРЫ WING PRO ДВУХРЯДНЫЙ ТЕПЛООБМЕННИК WING PRO ОДНОРЯДНЫЙ ТЕПЛООБМЕННИК WING PRO БЕЗ НАГРЕВАТЕЛЯ
W150 W200 W150 W200 C150 C200
AC EC AC EC AC EC AC EC AC EC AC EC
Максимальная ширина двери (1 завеса) м 1.5 2 1.5 2 1.5 2
Максимальная высота двери (длина вертикальной струи) м 7 7.5 8
Максимальный расход воздуха м³/h 7 300 10 700 7 900 11 900 8 500 12 800
Диапазон тепловой мощности кВт 17-58 28-88 3-32 15-48 -
Максимальная температура теплоносителя С 130 -
Максимальное рабочее давление МПа 1.6 -
Диаметр соединительных патрубков 3/4
Напряжение питания В/фаза/Гц 230/1/50
AC Мощность двигателя кВт 2 x 0,28 3 x 0,28 2 x 0,28 3 x 0,28 2 x 0,28 3 x 0,28
Номинальный ток AC А 2 x 1,3 3 x 1,3 2 x 1,3 3 x 1,3 2 x 1,3 3 x 1,3
EC Мощность двигателя кВт 2 x 0,25 3 x 0,25 2 x 0,25 3 x 0,25 2 x 0,25 3 x 0,25
Номинальный ток EC А 2 x 1,3 3 x 1,3 2 x 1,3 3 x 1,3 2 x 1,3 3 x 1,3
Масса (без воды) AC/EC кг 52,9 53,6 67,4 69,6 47,5 50,5 64 66,1 42,7 43,4 56,2 58,3
Степень защиты IP 54
