технические характеристики тепловентиляторов VOLCANO
01.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОВЕНТИЛЯТОРОВ VOLCANO
ПРЕИМУЩЕСТВА VOLCANO
Воздушно-отопительный агрегат VOLCANO - это устройство, предназначенное для отопления помещений различного размера и объема. VOLCANO - это компактные агрегаты, готовые к запуску, простые в монтаже и обслуживании.
КАЧЕСТВО И КОНСТРУКЦИЯ
Агрегат изготовлен с заботой о деталях, из высококачественных материалов и гарантирует удовлетворенность пользователей в течение многих лет.
энергосбережение
Оптимальная форма рабочего колеса вентилятора и применение производительного ЕС электродвигателя обеспечивают экономию до 40% электроэнергии по сравнению с традиционными решениями.
ИННОВАЦИОННОСТЬ
Каждая деталь агрегатов VOLCANO разработана с применением продуманных решений. Возможность индивидуального регулирования направляющих лопаток позволяет направить воздушный поток в необходимом направлении.
VOLCANO с ЕС электродвигателями может быть напрямую подключено к системам BMS. Настенный контроллер управления позволяет плавно регулировать скорость вращения и программировать график работы агрегата..
Типы устройств VOLCANO
 |
 |
|||||
|---|---|---|---|---|---|---|
|
VR Mini
|
VR-D Mini
|
VR1
|
VR2
|
VR3
|
VR-D
|
|
Тип двигателя |
AC/EC | AC/EC | AC/EC | AC/EC | AC/EC | AC/EC |
| Диапазон мощности нагрева |
3-20 kW | - | 5-30 kW | 8-50 kW | 13-75 kW | - |
| Максимальный расход воздуха |
2100 m3/h | 2330 m3/h | 5300 m3/h | 4850 m3/h | 5700 m3/h | 6500 m3/h |
| Горизонтальный диапазон (макс) |
14 m | 16 m | 23 m | 22 m | 25 m | 28 m |
| Вертикальный диапазон (макс) |
8 m | 10m | 12 m | 11 m | 12 m | 15 m |
Классика и современность
Все агрегаты VOLCANO доступны в версии с трехскоростным двигателем AC и приводом с электронным управлением EC.
volcano ac
- высокая производительность агрегата
- надежный трехскоростной двигатель
- трехступенчатое регулирование скорости вращения вентилятора
- быстрый монтаж и интуитивное подключение
- конкурентная цена
volcano ec
- высокая производительность агрегата
- высокоэффективный двигатель EC
- плавное регулирование скорости вращения вентилятора
- эксплуатационные расходы до 40% ниже
- возможность прямого подключения к системе BMS
- Тихая работа на максимальной скорости
Тепловые характеристики моделей VOLCANO
Тепловые характеристики volcano mini

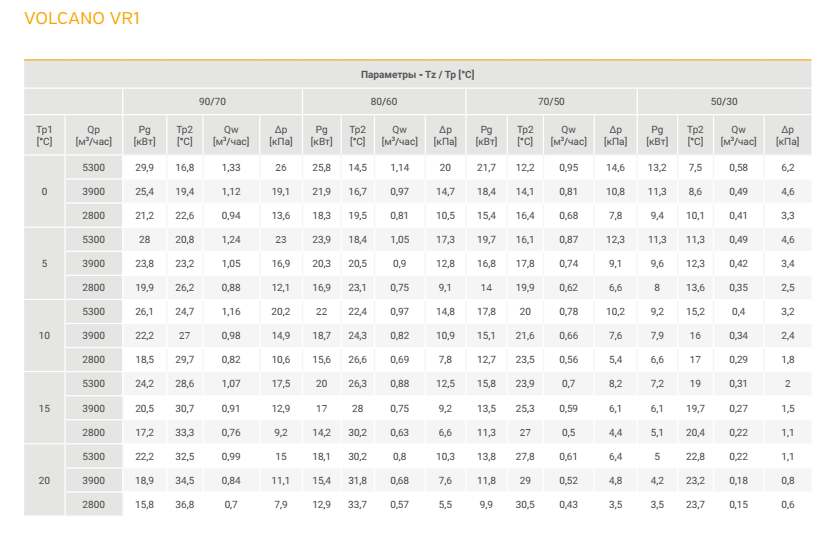

Тепловые характеристики volcano vr1

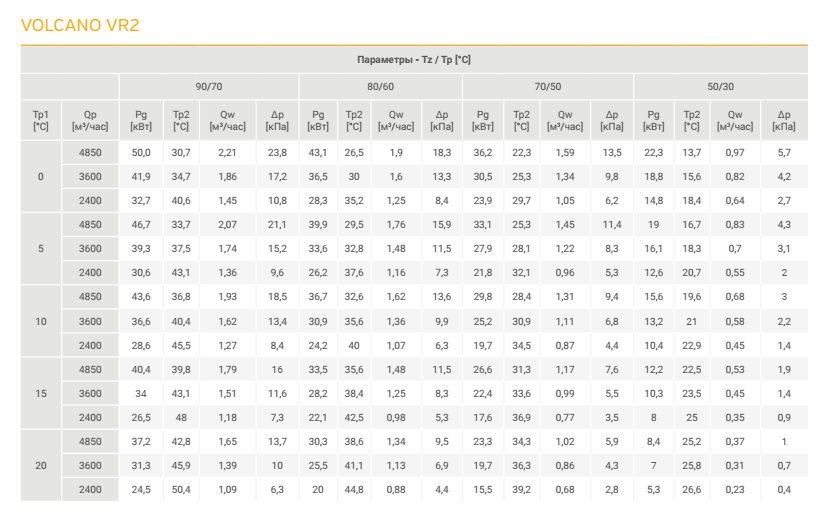

Тепловые характеристики volcano vr2

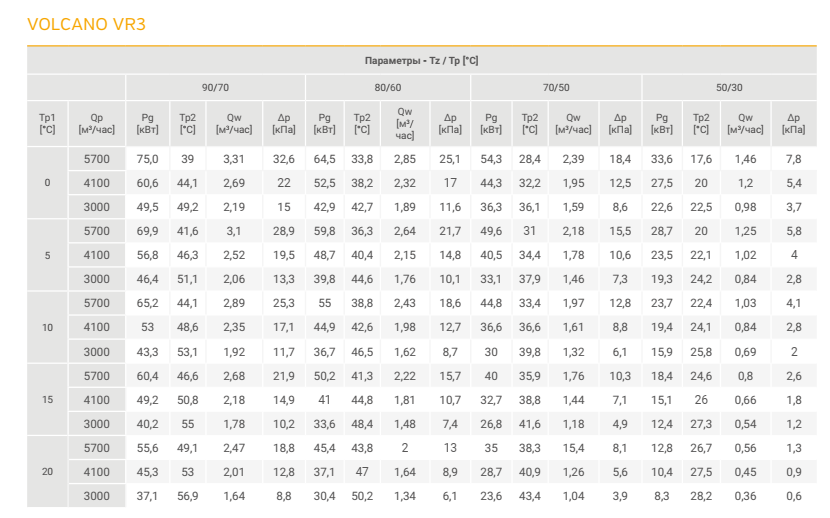

Тепловые характеристики volcano vr3
Автоматика для тепловентиляторов VOLCANO
Настенный
контроллер
WING / VOLCANO
артикул 1-4-0101-0438
работает с двигателем АС
Напряжение электропитания- ~230/1/50
Допустимая нагрузка 6(3) А
Диапазон регулировки температуры- 10...30С
Режимы работы- ручной/автомат
Встроенный датчик измерения температуры
Выходной сигнал ON/OFF
Степень защиты IP 30
Tермостат VR
артикул 1-4-0101-0038
работает с двигателем АС
Напряжение электропитания- ~230/1/50
Допустимая нагрузка 3 А
Диапазон регулировки температуры- 10...30С
Режимы работы- ручной/автомат
Встроенный датчик измерения температуры
Выходной сигнал ON/OFF
Степень защиты IP 30
Потенциометр с
термостатом
VR EC (0-10V)
артикул 1-4-0101-0473
работает с двигателем EС
Напряжение электропитания- ~230/1/50
Диапазон регулировки температуры- 5...30С
Режимы работы- ручной/автомат
Встроенный датчик измерения температуры
Выходной сигнал 0-10V DC
Степень защиты IP 20
Возможность подключения отдельного
датчика температуры- 1 или 4
Контроллер
Volcano EC
артикул 1-4-0101-0157
работает с двигателем EС
Напряжение электропитания- ~230/1/50
Диапазон регулировки температуры- 5...40С
Режимы работы- ручной/автомат
Встроенный датчик измерения температуры
Выходной сигнал 0-10V DC
Степень защиты IP 20
Возможность подключения отдельного датчика температуры- 1 или 4
График часы/недели
Таймер
Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano
| Модель | Настенный контроллер WING/ VOLCANO | Регулятор оборотов ARW3.0/2 | Tермостат VR | Регулятор ARW 0.6 | Потенциометр VR EC (0-10 V) | Потенциометр с термостатом VR EC (0-10V) | Контроллер Volcano EC | |
|---|---|---|---|---|---|---|---|---|
| Артикул | 1-4-0101-0438 | 1-4-0101-0434 | 1-4-0101-0038 | 1-4-0101-0167 | 1-4-0101-0453 | 1-4-0101-0473 | 1-4-2801-0157 | |
| Совместная работа с типом электродвигателя | АС | ЕС | ||||||
| VR Mini | шт | 4 | 4 | 1 | 1 | 8 | 8 | 8 |
| VR1 | шт | 2 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR2 | шт | 2 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR3 | шт | 1 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR-D | шт | 1 | 1 | 1 | 0 | 8 | 8 | 8 |
| Модель | Настенный контроллер WING/ VOLCANO | Регулятор оборотов ARW3.0/2 | Tермостат VR | Регулятор ARW 0.6 | Потенциометр VR EC (0-10 V) | Потенциометр с термостатом VR EC (0-10V) | Контроллер Volcano EC | |
|---|---|---|---|---|---|---|---|---|
| Артикул | 1-4-0101-0438 | 1-4-0101-0434 | 1-4-0101-0038 | 1-4-0101-0167 | 1-4-0101-0453 | 1-4-0101-0473 | 1-4-2801-0157 | |
| Совместная работа с типом электродвигателя | АС | ЕС | ||||||
| VR Mini | шт | 4 | 4 | 1 | 1 | 8 | 8 | 8 |
| VR1 | шт | 2 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR2 | шт | 2 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR3 | шт | 1 | 1 | 1 | 0 | 8 | 8 | 8 |
| VR-D | шт | 1 | 1 | 1 | 0 | 8 | 8 | 8 |
